上記仕様以外製造をご希望の方はお手数ですが、下記までお問い合わせ下さい。
0120-488-382/(096)-924-8000
E-mail: info@happypcb.com
ハッピーPCBは世界最高品質のプリント基板をご提供致します！
学生や製品開発の方々および趣味として物づくりを楽しむ方々を支援するため、
格安のプリント基板を製造致します。
皆様の信頼とご期待に応えるべく、高品質・低価格・短納期で商品価値やサービスの
さらなる向上に努めます。
注文の流れ及び注意事項
- 本ページで製造仕様を選び注文をします。

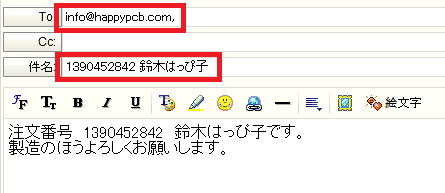

- 注文番号とお名前を件名にして製造データを下記のあて先まで
メールでお送りください。
info@happypcb.com
- 事前見積書が必要な方は注文の前に上記の宛先まで
メールでガーバーデータをお送り下さい。
- 製造データのチェック後問題がない場合、製造開始となります。
- 製品発送は営業カレンダー基準、２層は６日後、４層は７日後、

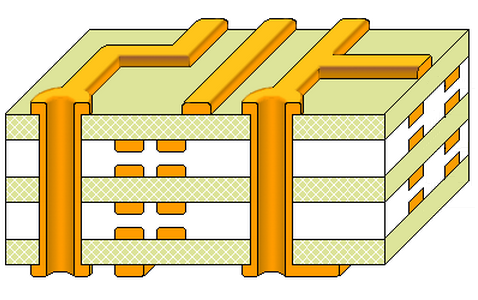

６層は８日後となります。
- ルーター加工・Vカット・パターン・穴径など製造仕様により
追加費用が発生する場合があります。
- 製造データは拡張ガーバー（RS-274X）形式で下記のデータを用意して下さい。
部品面パターン・レジスト・シルク/半田面パターン・レジスト・シルク/2層・3層パターン（4層のみ）/外形線/ドリル
- オーダーメード製品であるため、製造開始後の変更及びキャンセル依頼は
お受付できませんので、予めご了承下さい。
標準製造規格
| 項目 |
製造仕様 |
| 基板材 |
【標準】FR-4，CEM-1，CEM-3，テフロン，セラミック |
| 表面処理 |
【標準】半田レベラー（有鉛），
無電解金フラッシュ（鉛フリー），
耐熱プリフラックス（鉛フリー），
半田レベラー（鉛フリー），
端子部のみ電解金メッキ |
| 銅箔厚 |
【標準】18μ，35μ，70μ |
| 板厚 |
層数 |
最小 |
最大 |
| 2層(両面) |
0.20mm |
6.4mm |
| 4層 |
0.40mm |
6.4mm |
| 6層 |
0.60mm |
6.4mm |
| 最小パターン幅・間隔 |
0.100ｍｍ |
| 最小穴径 |
∮0.20ｍｍ |
| 基板外形寸法 |
最小:10mmX10mm 最大：450mmX550mm |
