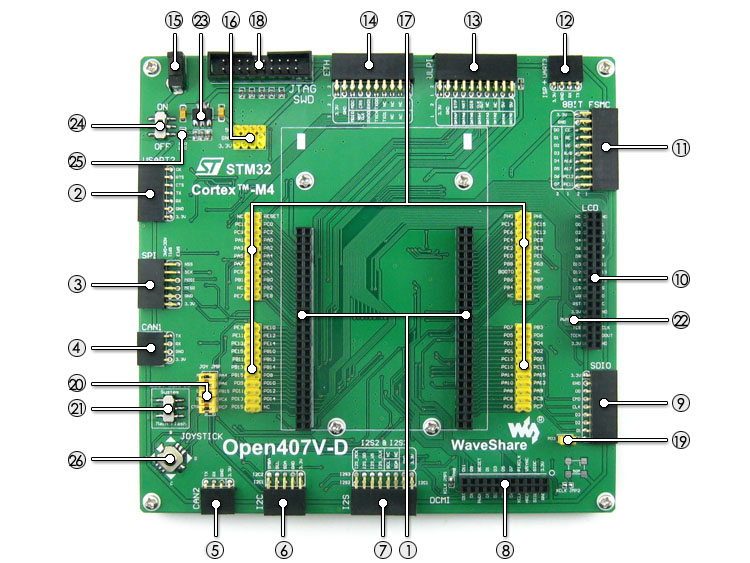

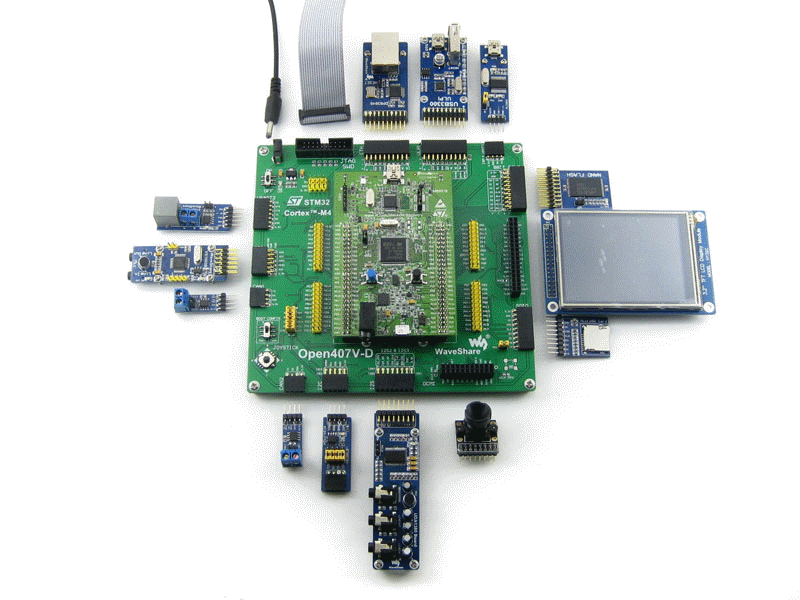

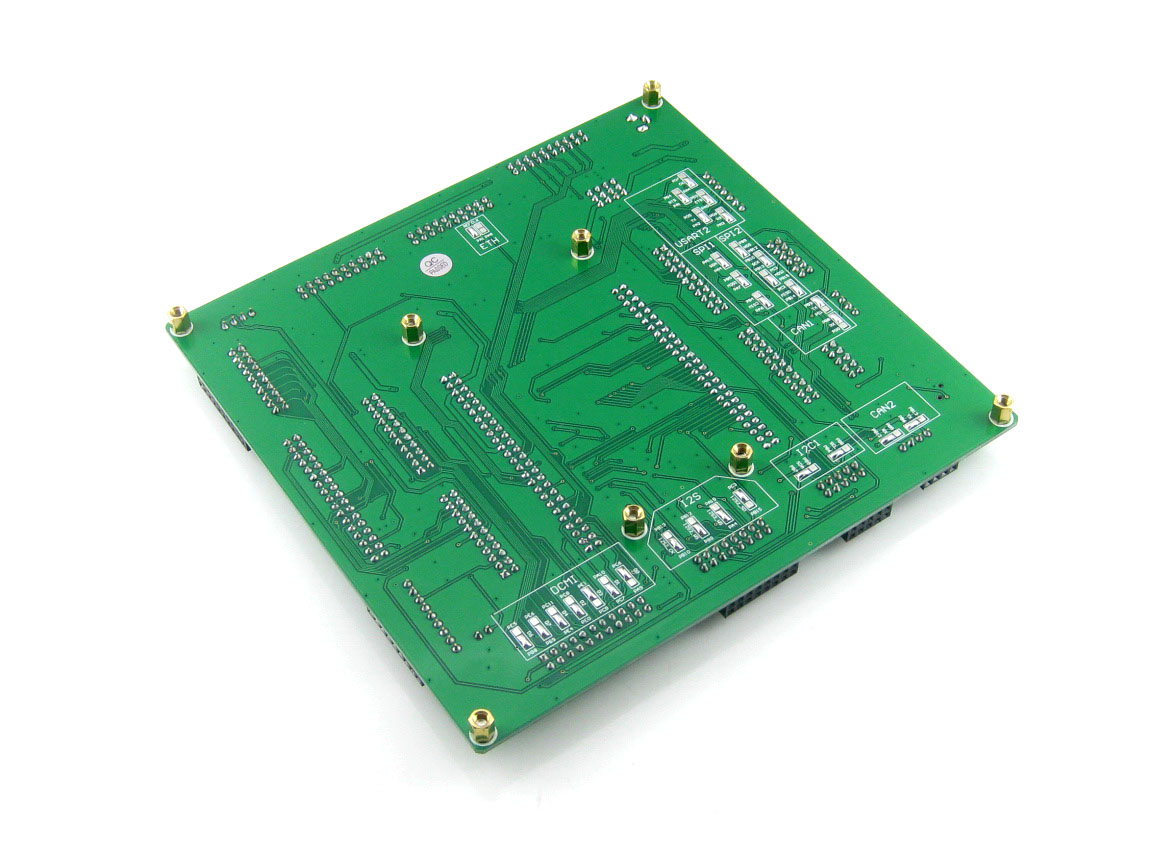

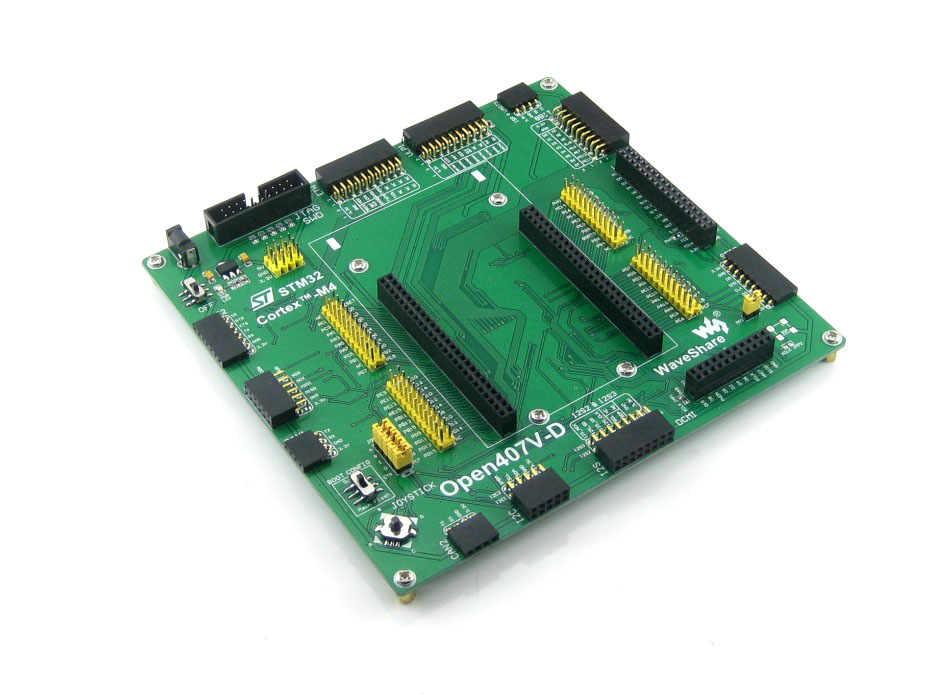

1. STM32F4DISCOVERYボードコネクトソケット
2. USART2 インタフェース: RS232,RS485,USB to 232 拡張ボードコネクトソケット
3. SPI1/SPI2(AD/DA コンバータ) インタフェース:
SPI1/SPI2 機能は AD/DA コンバータ機能及び AD/DA コンバータの拡張ボード支持
DataFlash (AT45DBxx), SD card, MP3 拡張接続支持及びSPI通信支持
4,5. CAN1/CAN2 インタフェース: CAN通信拡張ボードで外部装置とCAN通信ができるポート
6. I2C1/I2C2 インタフェース: I/O インタフェース(PCF8574), FRAM(FM24CLxx) 拡張ボードのコネクト及びI2C外部装置との通信支持
7. I2S2 / I2S3 / I2C1 インタフェース: オーディオ及びI2S外部装置の通信支持
8. DCMI インタフェース: OV7670 カメラモジュールコネクタポート
9. SDIO インタフェース: Micro SDカード拡張ボード接続ポートでSPIより速いアクセス速度である。
10. FSMC+SPIインタフェース(16bit): タッチー LCDモジュール接続ポート
11. FSMC インタフェース(8bit): NandFlash,Ethernet 拡張ボード接続ポート
12. USART3 インタフェース: RS232,RS485,USB to 232 拡張ボード接続ポート
13. ULPI インタフェース: USB 外部装置の 接続ポート
14. Ethernet インタフェース: Ethernet 拡張ボード接続ポート
15. DC5V アダプター接続ジャッキ(DC5V 1A)
16. DC5V / 3V 出力ポート
17. MCU I/Oピン: I/Oピンを拡張子て使う入出力のピン
18. JTAG/SWD デパッキングポート
19. SDCard 選択ジャンパー
20. ジョイスティックのスイッチジャンパー
ジャンパーショート: サンプルソース支持 I/Oピンで接続
ジャンパー開放: 指定の I/O接続可能
21. Bootモード選択スイッチ
22. LCDバックライト選択ジャンパー
ジャンパーショート: LCD バックライトをベースに設定
ジャンパー開放: LCD バックライトを指定のI/Oピンで別の設定後使用
23. AMS1117-3.3: 3.3Vレギュレータ
24. 電源選択スイッチ: DC5V 又は USB電源で選び使用スイッチ
25. 電源作動確認 LED
26. ジョイスティックスイッチ(Push 機能含)
[C:UsersmgDownloads7.10Product+picturesProduct picturesdevkitSTM32F4DISCOVERY-intro-1.jpg]
-STM32F407VGT6 : 32-bit ARM Cortex-M4 コアー, 1 MB フラッシュメモリー,192 KB RAM,LQFP100パッケージ
-ST-LINK/V2が内蔵され別のデバッキング装置無しで使える
-電源:USB電源又は DC5V 使用
-LIS302DL:ST社の MEMSモーションセンサー (3築のデジタル出力加速度計)
-MP45DT02: ST社の MEMS オーディオセンサー(デジタルマイク)
-CS43L22: スピーカードライバー及びオーディオDAC
-作動確認 LED:
LD1(赤/緑): USB通信確認 LED
LD2(赤):電源作動確認 LED
LD3 (オレンジ), LD4 (緑), LD5 (赤), LD6 (青): ユーザー指定 LED
USB OTG LED: LD7 (緑) / VBus(過電流)LED: LD8 (赤)
-プッシュスイッチ(青 : ユーザー指定スイッチ / 黒: レセットスイッチ)
USB OTGコネクタ: マイクロABコネクタ
