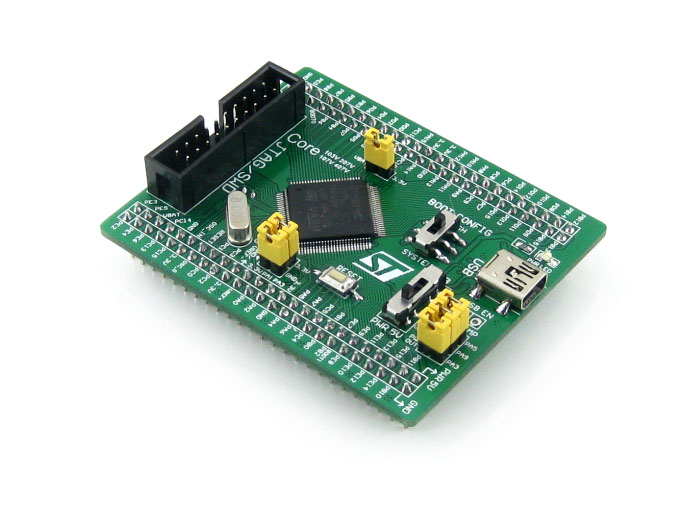

1. STM32F407VET6 : ST社の高性能32-bit MCU
-コアー : Cortex-M4 32-bit RISC
-特徴 : 単サイクルのDSP命令語を含め
-作動周波数 : 168MHz, 210 DMIPS/1.25 DMIPS/MHz
-作動電圧 : 1.8V-3.6V
-パッケージ : LQFP100
-メモリ : 512kB Flash, 192+4kB SRAM
-通信インタフェース :
=3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C
=1 x FSMC, 1 x SDIO, 2 x CAN
=1 x USB 2.0 high-speed/full-speed device/host/OTG controller with dedicated DMA, ULPI and on-chip full-speed PHY
=1 x 10/100 Ethernet MAC
=1 x 8 to 12-bit parallel camera interface
-AD & DA コンバーター : 3 x AD (12-bit, 1μs, shares 24 channels); 2 x DA (12-bit)
-デバグ／プログラミング : JTAG/SWD (serial wire debug) インタフェース , IAP 支持

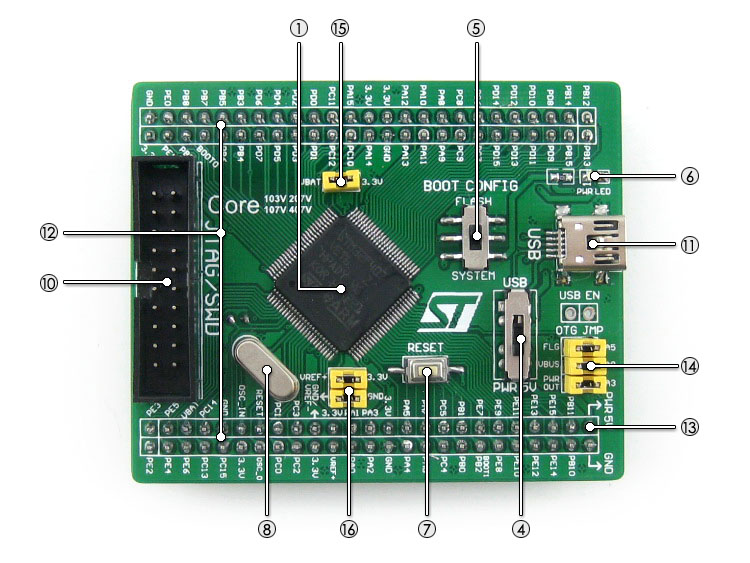

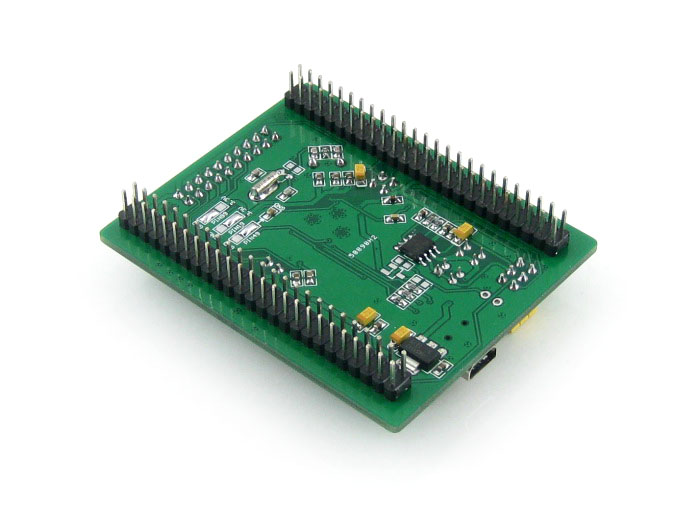

2. AMS1117-3.3: 3.3V レギュレータ側面下段
3. MIC2075 (側面下段): USB 電源管理ドライバー
4. 電源スイッチ
5. ブートモードスイッチ
6. 電源作動 LED
7. リセットボタン
8. 8Mhz クリスタルオシレータ
9. 内部 RTC 32.768Khz クラック支持(側面下段)

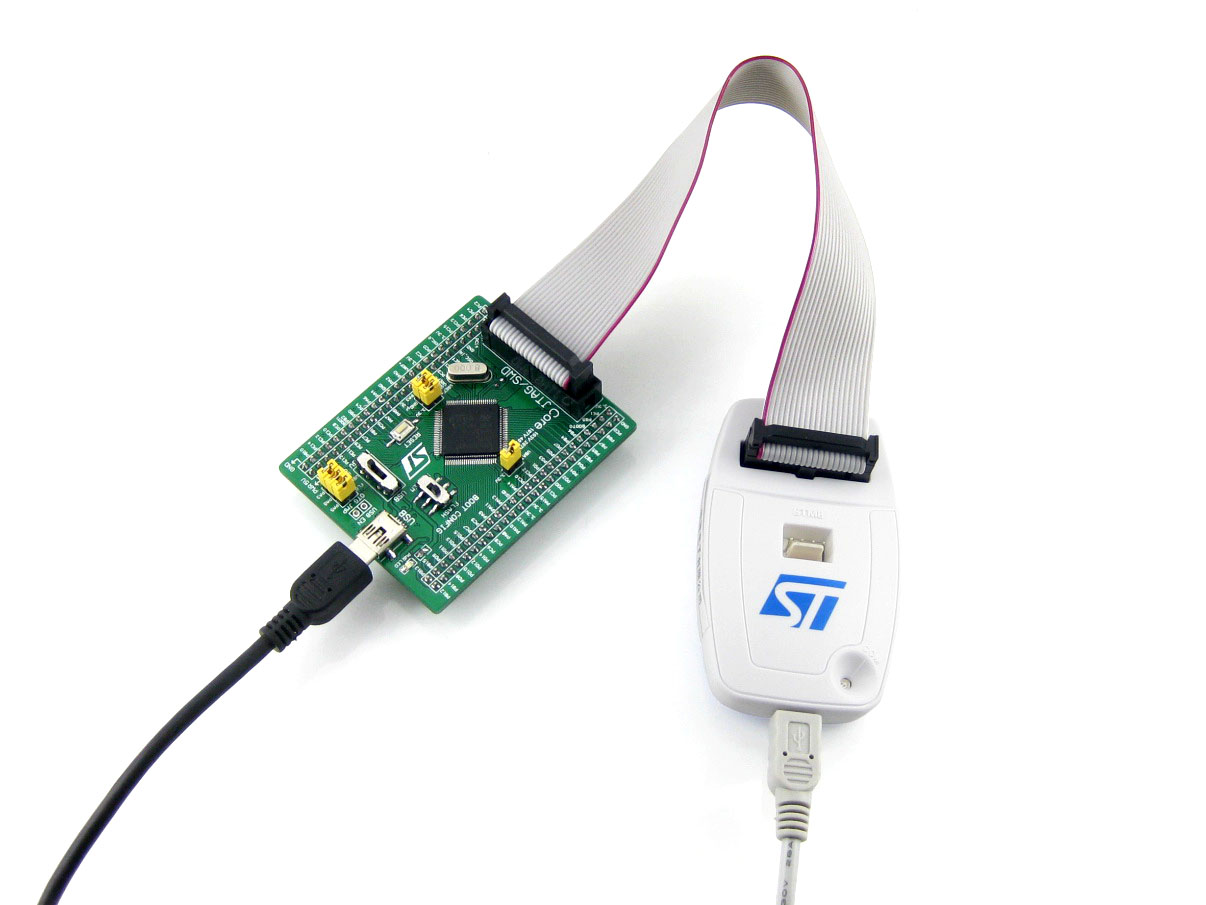

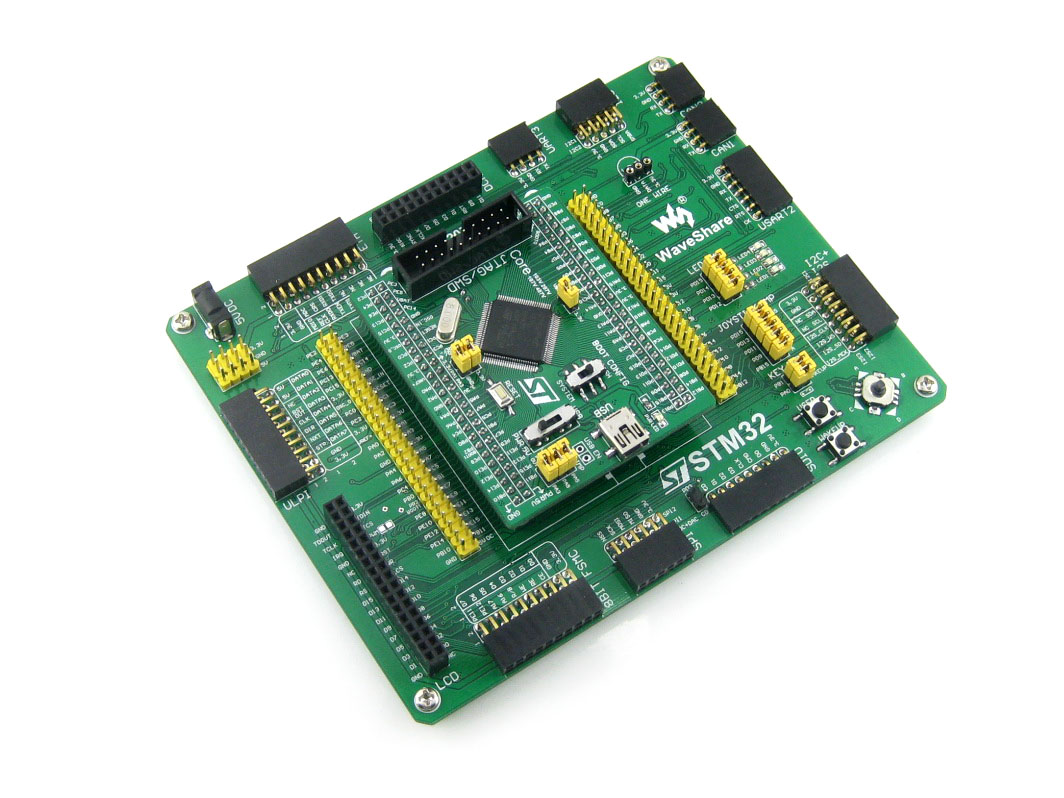

10. JTAG/SWD Port : デバッキング / プログラミング支持
11. USB コネクタ : PCと STM32 ボードの UART 通信支持
12. I/Oピン : MCUの全ての拡張ポート使用可能
13. VCC,GND ピンヘーダー : 5V 入力でボード機動
14. USB 選択ジャンパー
-ジャンパショート : USB ポート使用可
-ジャンパオープン : USB ポート使用不可及び I/Oポート使用不可
15. VBAT 選択ジャンパー
-ジャンパショート : システム電源供給装置使用
-ジャンパオープン : 外部電源バッテリ使用
16. VREF 選択ジャンパー
-ジャンパショート : VREF ピンにボード供給電圧接続
-ジャンパオープン : VREF ピンにユーザー指定の外部インプット
